Senmei-Etikettiermaschine für Papiertuben – Varianten mit Wasserleim und Heißleim

Überblick

Eine Plattform, zwei Klebesysteme.

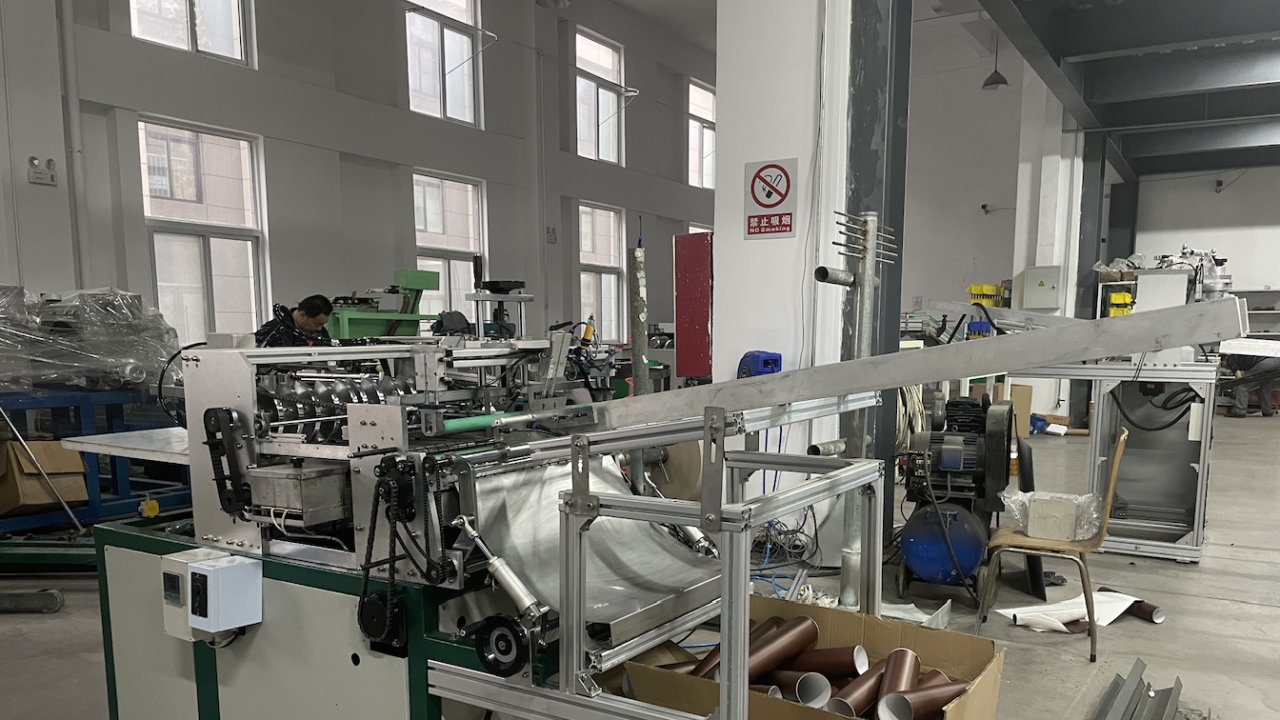

Die Papiertuben-Etikettiermaschine von Senmei automatisiert den gesamten Etikettenaufbringungszyklus: Tubenzuführung, Leimauftrag (auf Wasserbasis oder Heißkleber), Etikettenausrichtung, Anpressen und Ausstoß. Sowohl die Wasserleim- als auch die Heißleim-Variante nutzen den gleichen Rahmen und die gleiche Steuerungsplattform, so dass es sich bei einem zukünftigen Wechsel eher um einen Werkzeugwechsel als um eine neue Maschine handelt.

Wählen Sie Wasserkleber für Papieretiketten und Anwendungen in Lebensmittelqualität (Serie SM520-LC) oder Heißkleber für Hochgeschwindigkeitslinien, Folienetiketten und nicht poröse Obermaterialien (Serie SM600-HL). Für Verarbeiter von Kurzformattuben ist bei der Wasserleimvariante optional ein integrierter Nachschneider erhältlich.

CE-zertifiziert Ø 30–160 mm 9–35 Stk./Min ± 0.5 mm

Fordern Sie ein Angebot an Datenblatt herunterladen (PDF)

Hauptmerkmale

Auf Verfügbarkeit ausgelegt, nicht nur auf Geschwindigkeit.

Automatische Sondenernährung. Der servoangetriebene Trichter sorgt für einen gleichmäßigen Durchfluss, ohne dass der Bediener eingreifen muss.
Präzise Ausrichtung. Der optische Sensor lokalisiert die Etikettennaht mit einer Wiederholgenauigkeit im Submillimeterbereich, wiederholbar auf ±0,5 mm.
Profilierung der Leimtemperatur. Der PID-gesteuerte Behälter hält über die Schichten hinweg ±1 °C; Rezeptspeicher für bis zu 50 Bestände.
Schnellwechselwerkzeuge. Wechseln Sie zwischen den Rohrdurchmessern in weniger als 15 Minuten, mit automatischem Laden des Rezepts.
Spannungsgesteuerter Etikettenabwickler. Die Servobremse verhindert eine Dehnung des Etiketts auf stämmigem oder hitzeempfindlichem Obermaterial.
Touchscreen-HMI. 10-Zoll-Industriepanel mit mehrsprachiger Benutzeroberfläche und Fehlerbehebung auf dem Bildschirm.
Sicherheitsintegrierte Bewachung. Sicherheitskreis der Kategorie 3 PL d, CE-gekennzeichnet.

Handelsinformationen.

HS-Code	8441.80 (andere Maschinen zur Herstellung von Papiermasse, Papier oder Pappe)
Mindestbestellmenge (MOQ)	1 Einheit
Vorlaufzeit	30–60 Werktage nach Anzahlung (bestätigt auf Anfrage)
Zahlungsbedingungen	T/T 30 % Anzahlung + 70 % Restbetrag nach Werksabnahmeprüfung; L/C auf Sicht für große Bestellungen
Incoterms	FOB Qingdao (Standard) · CIF · CFR · DAP (Tür-zu-Tür)
Verpackung	Begasungsfreies Holzgehäuse, Rostschutzfolie, Trockenmittel, schaumgepolsterte Aufprallpunkte; eine Standardmaschine pro 20'GP
Ladehafen	Hafen von Qingdao, Provinz Shandong, China
Ursprungsland	China
Zertifizierungen	CE-Kennzeichnung (pro Sendung), ISO 9001 (Hersteller)
Garantie	12 Monate begrenzt auf Hauptkomponenten; Verschleißteile ausgeschlossen
Ersatzteilverfügbarkeit	5 Jahre ab Versanddatum
Installation und Schulung	Eins-zu-eins-Entsendung eines Technikers vor Ort (separat angegeben); Remote-Video-Support im ersten Jahr kostenlos inbegriffen
Dokumentation	Handelsrechnung, Packliste, Ursprungszeugnis (Form A/E/F), CE-Erklärung, Begasungszertifikat

Für genaue FOB-Preise, CIF-Angebote für Ihren Zielhafen und Tür-zu-Tür-Lieferung an Ihre Einrichtung wenden Sie sich bitte unter Angabe Ihres Ziellandes und der Rohrspezifikationen an Senmei. Antworten Sie werktags innerhalb von 24 Stunden per WhatsApp oder E-Mail.

Technische Spezifikationen

Gemeinsame Plattform für beide Varianten.

Rohrdurchmesser	Ø 30 – 160 mm
Etikettenhöhe	60 – 600 mm
Etikettenstärke	75 – 157 g/m²
Rohrwandstärke	0.8 – 2.0 mm
Produktionsgeschwindigkeit	9 – 35 Stück pro Minute (variantenabhängig)
Ausrichtungsgenauigkeit	± 0.5 mm
Leimsystem	Wasserleim (SM520-LC) oder Schmelzklebstoff (SM600-HL)
Luftdruck	0,4 – 0,6 MPa
Stromversorgung	380 V / 50 Hz, 3-phasig (220 V / 60 Hz auf Anfrage)
Rezeptspeicherung	Bis zu 50 Aktien auf dem HMI
Kontrollplattform	Siemens S7-1500 / Allen-Bradley CompactLogix

Untermodelle

Wählen Sie die Variante, die zu Ihrer Linie passt.

Die Senmei-Etikettierungsplattform wird in zwei Hauptvarianten geliefert, die den gleichen Rahmen und das gleiche Steuerungssystem haben. Die Wasserleimvariante verfügt über einen integrierten Nachschneider für Kurzformattuben; Die Heißklebevariante läuft schneller und eignet sich für Folien und nicht poröse Obermaterialien.

Untermodell

SM520-LC – Automatisches Etikettieren und Nachschneiden von Wasserleim

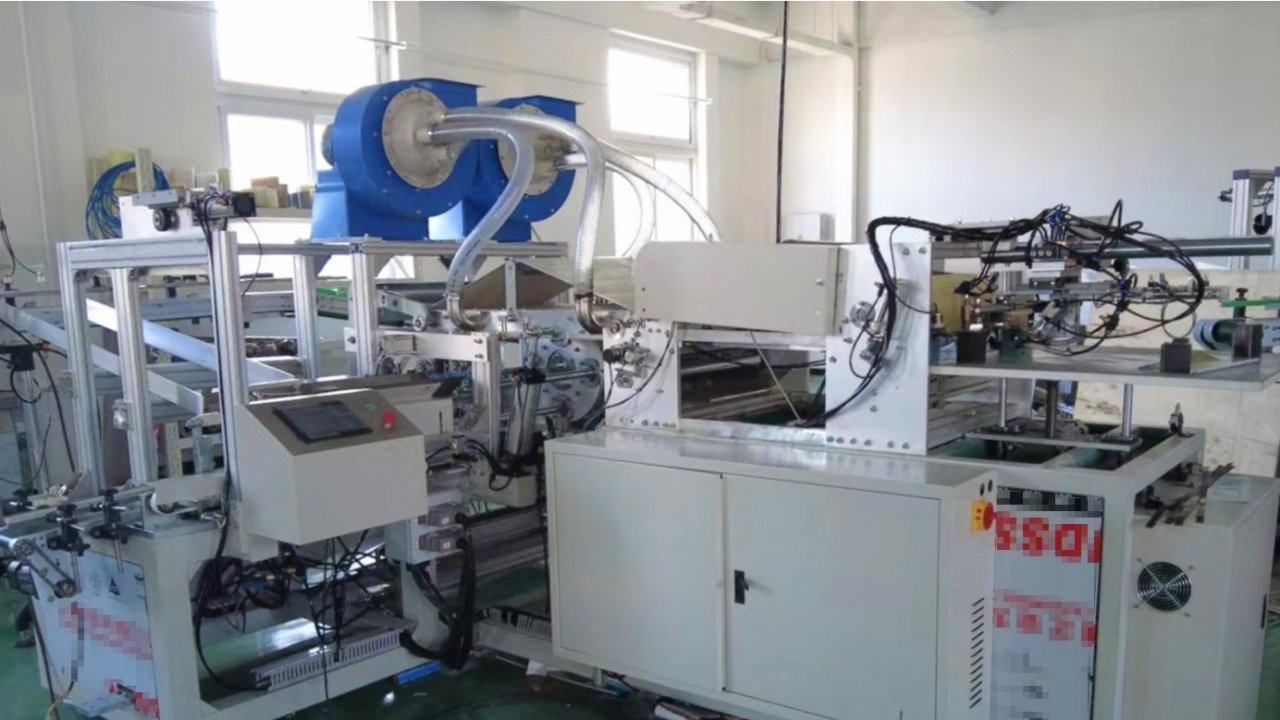

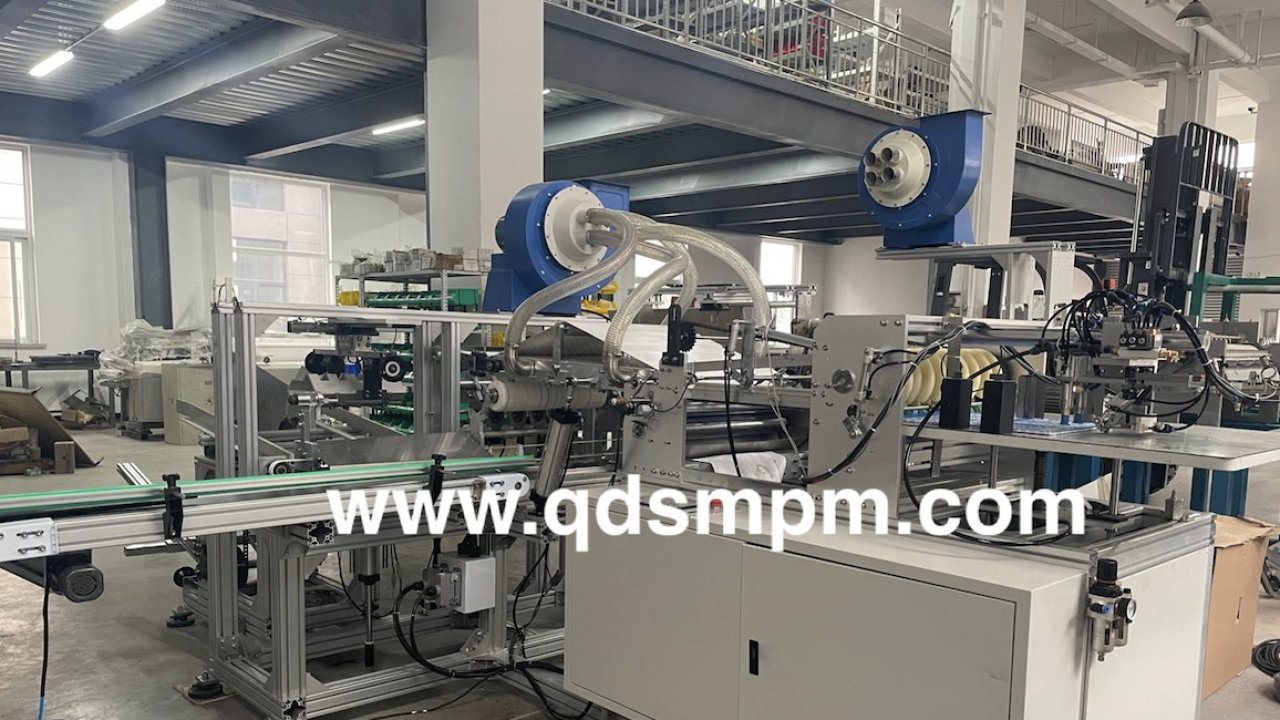

Klebstoff auf Wasserbasis mit vier Stationen und maschinellem Ablängen. Ideal für Papieretiketten, Anwendungen in Lebensmittelqualität und kurzformatige Tuben. 9–11 Stk./Min.

Ansicht → Untermodell

SM600-HL – Fortschrittliche Heißleim-Etikettiermaschine

Schmelzklebstoff für Hochgeschwindigkeitslinien, Folienetiketten und nicht poröse Obermaterialien. PID-temperaturgeregelter Schmelztank. 30–35 Stück/Min.

Ansicht →

Funktionsprinzip

Wie es läuft.

Die Rohre werden von einem Bediener oder einem vorgeschalteten Förderband in den Trichter geladen. Ein servoangetriebener Pick-and-Place-Arm übergibt die Rohre einzeln auf das Taktförderband. Sobald jede Tube die Etikettierstation erreicht, lokalisiert ein optischer Sensor die Naht, der Klebekopf trägt Klebstoff auf und das Etikett wird vom Abwickler zugeführt und mit einer Gummiwalze auf die Tube gedrückt.

Das Heißklebegerät verwendet einen PID-gesteuerten Schmelztank mit Umwälzpumpe und Auftragskopf. Die Wasserleimeinheit verwendet einen versiegelten Behälter mit einer Umwälzpumpe und einem schwerkraftgespeisten Applikator. Rezeptparameter – Leimtemperatur, Etikettenspannung, Verweilzeit, Rollendruck – werden pro Material gespeichert und automatisch auf das HMI geladen. Der optional integrierte Nachschneider bei der Wasserleim-Variante schneidet das etikettierte Rohr im gleichen Takt auf Länge.

Anwendungen

Wo es passt.

Verpackungsröhren für Snacks. Kartoffelchips, Nüsse, Popcorn – mit Papierboden oder aluminiumkaschiert.
Dosen in Lebensmittelqualität. Kaffee, Tee, Getränkepulver, Süßwaren.
Feuerwerksröhren. ATEX-zertifizierte Konfigurationen sind auf Anfrage erhältlich.
Kosmetika. Premium-Tuben mit Heißfolienetiketten und klarem Laminat.
Industrielle Kerne. Mit Etiketten umwickelte Kerne für Bänder, Folien und Textilien.

Warum Qingdao Senmei

Drei Gründe, warum Kunden immer wieder zurückkommen.

01

Abgestimmt auf Ihren Bestand, nicht auf unseren.

Jeder Bestellung liegt eine Rezeptkarte für Ihr spezifisches Papier, Etikett und Ihre Umgebungsbedingungen bei. Leimtemperatur, Verweilzeit und Walzendruck werden vor dem Verpacken eingestellt.

02

Getestet an Ihrer Linie, in unserem Werk.

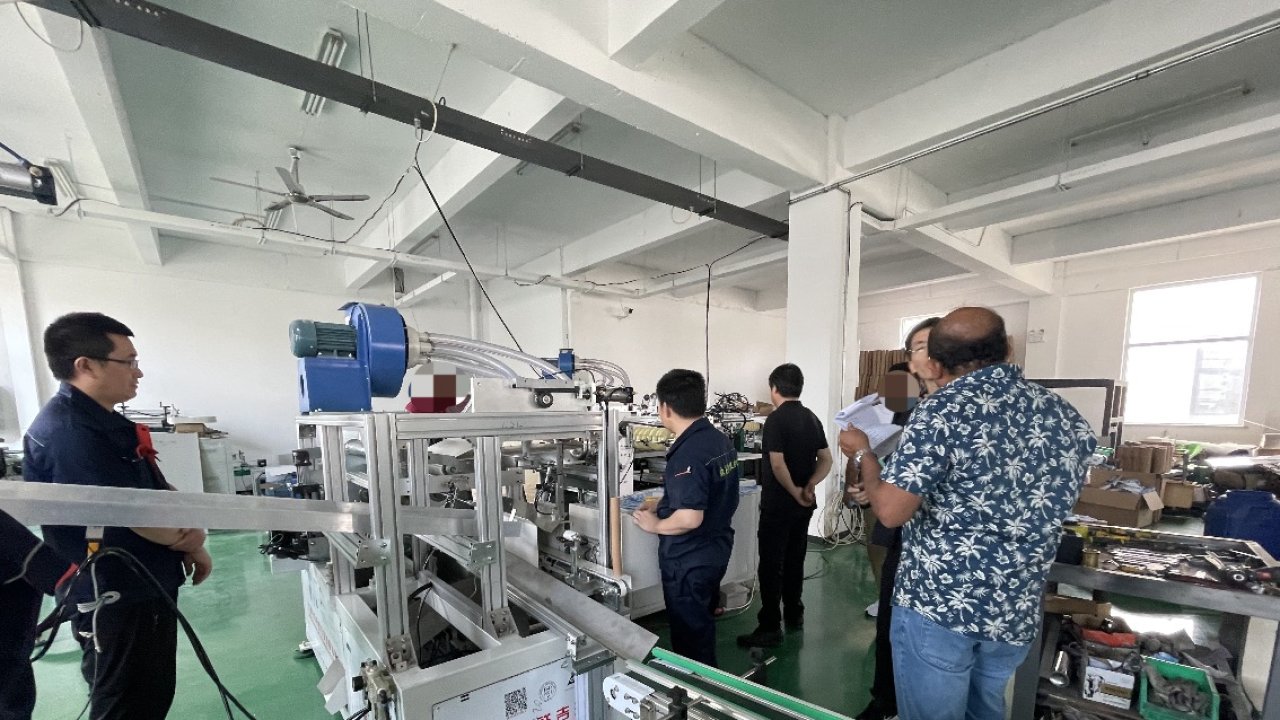

Die Ingenieure von Senmei führen vor dem Versand der Maschine einen Werksabnahmetest mit Ihrem Bestand durch.

03

Support, der nicht abläuft.

Lebenslange Ferndiagnose, Vor-Ort-Technikereinsatz weltweit verfügbar, Ersatzteilgarantie für mehr als 10 Jahre pro Modell und eine 12-monatige Garantie – auf Anfrage auf 24 Monate verlängert.
